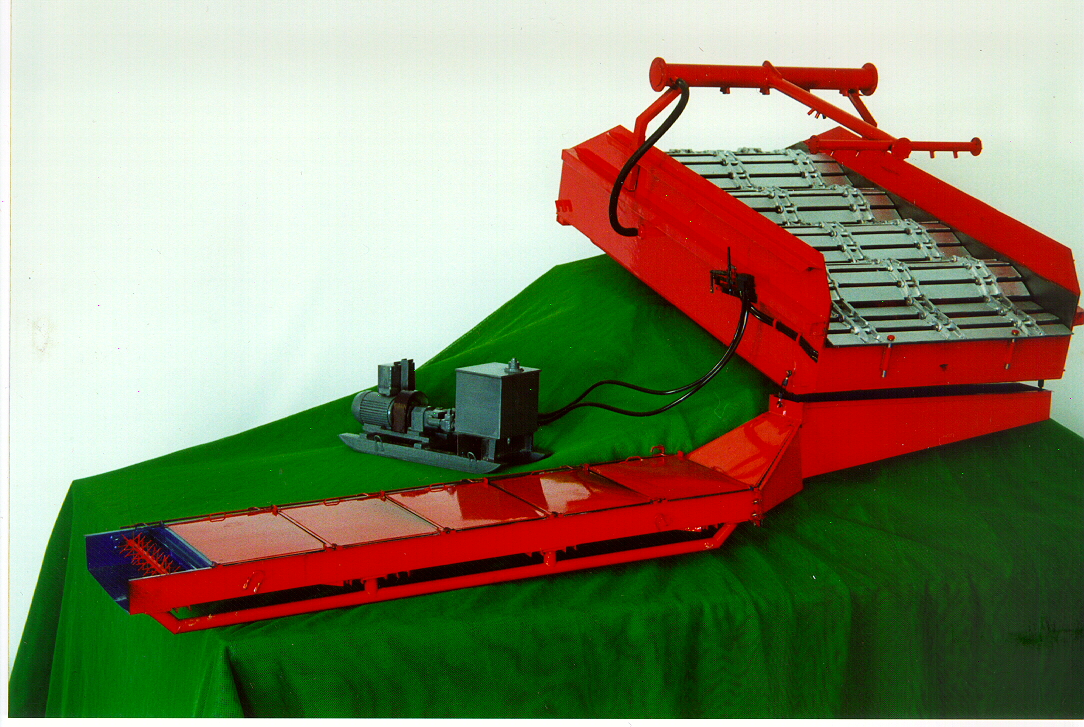

ГГМ-3 представляет собой комплект мобильных агрегатов и узлов, каждый из которых имеет собственную ходовую часть – сани, позволяющие транспортировать части прибора в отдельности после разборки соединяющих коммуникаций. Опыт применения промывочного прибора ГГМ-3 говорит о надежности и простоте эксплуатации, а его широкое распространение на участках с россыпным золотом в России и за рубежом - о высокой потребности в подобном промывочном оборудовании.

Комплектация ГГМ-3:

• Грохот гидромеханический пластинчатый в сборе (ванна с оросителем, катками, гидроцилиндром, колесами, телегой и полотном пластинчатым в сборе)
• Маслостанция в сборе
• Шлюз с комплектом трафаретов и резиновых ковриков
• Бункер (приемный лоток)
• Комплект монтажных частей

!!!ВНИМАНИЕ!!! Возможно дополнение стандартной комплектации прибора ГГМ-3 удлиненным шлюзом (9 или 12 метров вместо 6 метров), а также улучшенным оросителем с независимым подводом воды на каждую секцию (тем самым выравнивается интенсивность орошения по всей площади промывки и давление воды на оросителе).

Также изготавливаем насосные станции (подача воды на ороситель) на дизельном или электрическом приводе

Принцип работы прибора

Пластинчатый гидромеханический грохот ГГМ-3 – сваренная из толстостенного материала ванна, внутри которой расположены бульдозерные катки, на них опирается тележка, несущая пневмоколеса. При помощи гидроцилиндра тележка совершает возвратно-поступательные движения. На колеса уложено пластинчатое полотно так, что оно свободно провисает между колесами. Оба конца полотна закреплены на торцевых стенках ванны. При движении тележки пластинчатое полотно создает эффект «бегущей волны». В результате, подаваемые на него бульдозером или погрузчиком пески подвергаются ворошению и грохочению при интенсивном орошении водой из оросителя, установленного над ванной.  Пластины полотна установлены с зазором между собой, равным 30, 40 и 50 мм, величина зазора определяет размер обогащаемой фракции. Для данного прибора выпускаются и зубчатые пластинчатые полотна. Небольшая ширина щелей грохота (по сравнению с 100 мм у гидровашгерда) позволяет уменьшить скорость потока на шлюзах, улавливать больше мелкого золота, сократить расход воды. Грохот имеет наклон около 12 градусов. Ванна опирается на сани. Эфельная фракция разгружается через поперечное окно в днище ванны в приемный лоток, который направляет ее в шлюз. Хвосты со шлюза самотеком направляются в отвал. Надрешетный материал (галя) под действием выше упомянутого эффекта «бегущей волны» сбрасывается с заднего торца ванны грохота, откуда по мере накопления удаляется бульдозером в отвал. Переключение хода цилиндра – автоматическое.

Отличительные особенности грохота:

• компактность конструкции;
• небольшая высота загрузки при значительной ширине фронта;
• высокая техническая готовность к перестановке – не более 3-х часов вместе со шлюзом и водоводом;
• способность промывать пески с крупными валунами – до 1,2м;
• отсутствие высокодинамичных элементов привода.

Подача песков осуществляется одним из 3-х способов:

• бульдозером;
• погрузчиком;
• автосамосвалом.

Возможны 2 варианта установки грохота:

• непосредственно в забое полигона;
• на отвале вскрыши.

Технические характеристики:
